气相色谱的分析原理及结构组成

2016-12-23 10:50:59      点击:

色谱相关简介

色谱由俄国植物学家Tswet(茨维特)于1903年发现,在其发现38年后,由科学家提出使用气体代替液体作为流动相的可能性,并与十多年以后发表完整的色谱分析方法,并得到诺贝尔化学奖,其后不断的有相关领域的科学家对其分析方法进行改善.在21世纪色谱分析方法在生命科学等领域发挥了重大不可替代的作用.

色谱基本原理

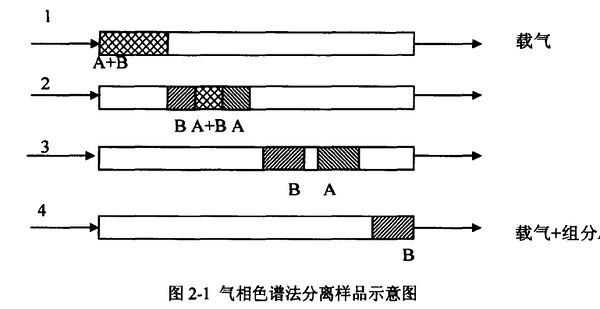

 在近代的化学等领域,色谱分析法是一种新型的分离分析技术方法.其基本原理是:它以气体为流动相,固体或均匀涂渍在载体上的液体为固定相,通过组分在气液(固)两相间不断分配,实现混合组分的分离[t21。混合物分离后按顺序离开色谱柱进入检测器,产生的离子流信号经放大后,在记录器上描绘出各组份的色谱峰,达到鉴别和定量的目的。分离过程在柱内进行,色谱柱所用的填充物是固体吸附剂,也可以是涂在惰性担体上的高沸点液体。被分析的样品在高温气化后被气体流动相带入柱内,由于不同组分在柱内受到的阻力不同,流动中被逐渐拉开达到分离的目的。如图2-1为所示,由A和B组分组成的混合样品被注入注样器且瞬间汽化以后,样品由流动相气体载气所携带,经过装有固定相的色谱柱时,由于组份分子与色谱柱内部固定相分子间要发生吸附、脱附溶解等过程,那些性能结构相近的组份,因各自的分子在两相间反复多次分配,发生很大的分离效果,且由于每种样品组分吸附、脱附的作用力不同,所反应的时间也不同,最终结果使混合样品中的组分得到完全地分离。

气相色谱结构

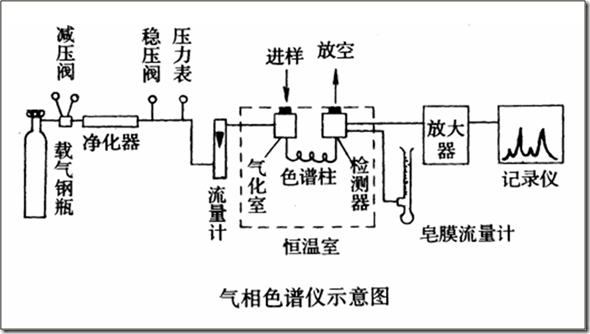

气相色谱仪的基本构造有两部分,即分析单元和显示单元。前者主要包括气源及控制计量装置﹑进样装置﹑恒温器和色谱柱。后者主要包括检定器和自动记录仪。色谱柱(包括固定相)和检定器是气相色谱仪的核心部件。

(1)载气系统气相色谱仪中的气路是一个载气连续运行的密闭管路系统。整个载气系统要求载气纯净、密闭性好、流速稳定及流速测量准确。

(2)进样系统进样就是把气体或液体样品速而定量地加到色谱柱上端。

(3)分离系统分离系统的核心是色谱柱,它的作用是将多组分样品分离为单个组分。色谱柱分为填充柱和毛细管柱两类。

(4)检测系统检测器的作用是把被色谱柱分离的样品组分根据其特性和含量转化成电信号,经放大后,由记录仪记录成色谱图。

(5)信号记录或微机数据处理系统近年来气相色谱仪主要采用色谱数据处理机。色谱数据处理机可打印记录色谱图,并能在同一张记录纸上打印出处理后的结果,如保留时间、被测组分质量分数等。

(6)温度控制系统用于控制和测量色谱柱、检测器、气化室温度,是气相色谱仪的重要组成部分。 气相色谱仪分为两类:一类是气固色谱仪,另一类是气液分配色谱仪。这两类色谱仪所分离的固定相不同,但仪器的结构是通用的。
